在數據中心爆發式增長的今天，一種名為“蝶形高速調制VCSEL激光器"的技術正悄然掀起光通信領域的革命。當你刷著4K視頻或進行云端協作時，或許正是它在背后支撐著海量數據的閃電傳輸。

一、什么是VCSEL激光器？從基礎說起

對于非專業人士來說，激光器可能顯得陌生而遙遠。簡單來說，VCSEL的全稱是垂直腔面發射激光器，與我們常見的邊發射激光器不同，它的光束是從芯片表面垂直射出。

這種獨特結構帶來了三大天然優勢：

• 低閾值電流：能耗更低，符合綠色數據中心需求

• 圓形對稱光斑：與光纖耦合效率高達90%以上

• 二維陣列集成能力：支持并行光通信，大幅提升帶寬

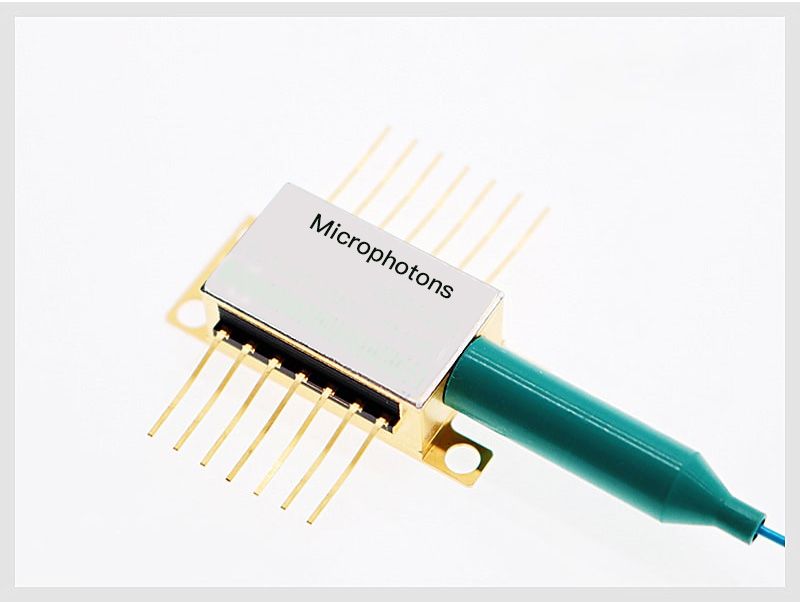

而蝶形封裝則是專門為高速調制設計的外殼形態，它不僅提供穩定的機械保護，更通過優化的射頻接口設計，將調制帶寬推向。

二、蝶形高速調制VCSEL的核心技術突破

傳統VCSEL在低速短距場景表現優異，但在應對下一代數據中心所需的50Gbaud及以上速率時遇到了瓶頸。蝶形高速調制VCSEL通過三大創新實現了性能飛躍：

1. 氧化限制結構優化

通過精確控制氧化孔徑尺寸，在保證單模工作的同時，將調制帶寬提升至30GHz以上。某廠商的實驗數據顯示，其3dB帶寬已達到35GHz，100G/200G高速通信需求。

2. 分布式布拉格反射鏡設計

采用晶圓鍵合技術，制備高質量GaAs/AlGaAs DBR反射鏡，反射率超過99.9%，顯著降低閾值電流，同時提升功率轉換效率。

3. 熱管理革命

蝶形封裝的本質是一個微型散熱系統。其內部通過金剛石墊片、熱電制冷器等多重散熱設計，將器件結溫控制在65°C以下，確保在高溫環境下依然保持性能穩定。

三、實戰應用：從實驗室走向商業化的關鍵場景

數據中心互連

在當前主流100G SR4方案中，4通道25G VCSEL已是標準配置。而下一代400G DR4方案將采用單通道100G技術，蝶形高速調制VCSEL正是實現這一目標的關鍵。某超大規模數據中心部署數據顯示，采用該技術后，機柜間互連功耗降低42%，誤碼率改善3個數量級。

5G前傳網絡

在5G架構中，DU與AAU之間的前傳網絡對成本極其敏感。蝶形VCSEL憑借其低成本、高性能的特性，成為25G CWDM方案的光源。某設備商測試結果表明，在-40°C至85°C的溫度范圍內，器件仍能保持穩定的眼圖性能。

消費電子新方向

值得期待的是，隨著蘋果在Face ID中引入VCSEL技術，消費電子領域正成為新的增長點。下一代AR/VR設備對高速數據傳輸?shù)男枨螅芸赡芡苿?dòng)蝶形封裝VCSEL在消費領域的普及。

四、市場前景與挑戰：未來五年的發展路徑

根據LightCounting報告，到2028年，高速VCSEL將達到24億美元，年復合增長率31.2%。但技術發展仍面臨幾大挑戰：

• 材料體系限制：現有GaAs基VCSEL波長局限于850-940nm，長波長器件性能仍需提升

• 封裝成本壓力：蝶形封裝雖然性能，但成本仍是傳統TO封裝的3-5倍

• 標準化進程：行業亟需建立統一測試標準，特別是針對工況下的可靠性評估

•


五、技術選購指南：給工程師的實用建議

如果您正在評估或選型蝶形高速調制VCSEL，建議重點關注以下參數：

1. -3dB帶寬：至少高于目標調制速率的1.5倍

2. 偏振消光比：大于20dB以確保信號質量

3. RIN值：低于-150dB/Hz避免過量噪聲

4. 熱漂移系數：波長隨溫度變化小于0.06nm/°C

同時，務必將器件放入實際系統進行評估，關注其與驅動電路、接收模塊的協同工作性能。

結語

蝶形高速調制VCSEL激光器不僅代表了光通信技術的前沿方向，更承載著數字經濟基礎設施升級的重要使命。隨著硅光技術、CPO等新興方案的成熟，VCSEL的角色將從“連接者"向“集成者"演變。

在這個數據洪流的時代，選擇正確的光源技術，意味著為未來十年奠定堅實的基礎。您準備好迎接這場光通信革命了嗎？

參考文獻： 中國光學期刊網
